Установка выключателя света

Определение типа проводки

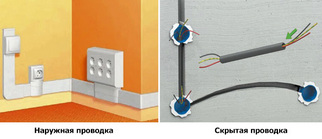

Установить выключатель для осветительных приборов – не так просто, как кажется. Электрик должен учесть различные требования, определиться с типом проводки. Используют два типа прокладки проводов:

• Открытый. Кабели укладывают сверху стены, закрепляют декоративными роликами или устанавливают в кабель-каналах.
• Скрытый. Проводку прокладывают в стене, где предварительно делают штробы. После прокладки кабеля каналы заштукатуривают.

Выключатели и розетки подбирают в зависимости от типа проводки. Если прокладка открытая, устанавливают накладные розетки и выключатели сразу на поверхность стены. Открытую проводку делают преимущественно в частных домах. Розетки или выключатели монтируют в отверстия, которые предварительно обустраивают в стене. Фиксируют накладные модели за счет распорок в корпусе. Для проводки скрытого типа устанавливают встраиваемые изделия, которые почти не выступают над поверхностью стены.

Способы фиксации выключателей

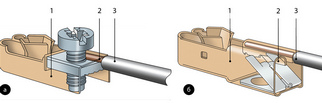

Схема подключения выключателя предусматривает два способа внутренних креплений проводов – винтовой или невинтовой зажим.

Винтовой зажим

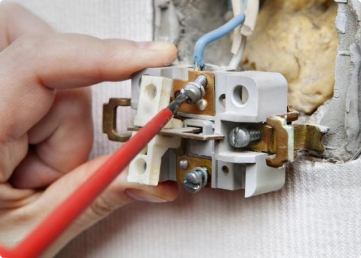

Винтовой контакт затягивают с помощью отвертки. Около 20 мм провода очищают от изоляционного слоя. После этого кабель устанавливают под клеммой и фиксируют. Под клеммой не должно быть изоляции – в процессе эксплуатации она оплавится, что приведет к возгоранию. Винтовой зажим часто используют, если провода алюминиевые. Кабель нагревается и деформируется при использовании электросети, поэтому контакты греются и искрят. Чтобы решить проблему, подтягивают винт. Провода, затянутые между контактными пластинами, встают на место и перестают нагреваться и искрить.

Невинтовой зажим

Это контакт с прижимной пластиной и кнопкой, которая отвечает за регулировку положения пластины. Концы проводов перед соединением зачищают от изоляции на 10 мм, затем устанавливают в отверстие контакта и зажимают. Соединение получается надежным, но используют его для медной проводки. Монтаж выключателя с невинтовым зажимом – более оперативный и простой в сравнении с винтовым способом.

Типы выключателей

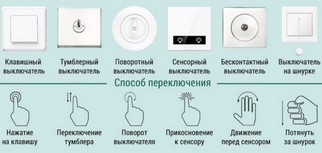

По способу отключения устройства делятся на несколько видов:

• Клавишные. Отличаются простой, но надежной конструкцией. В основе – качающийся механизм с поджимной пружиной. Пользователь нажимает на клавишу, контакт замыкается, прибор включает или отключает свет. Изделия бывают одно-, двух-, трехклавишными.
• Перекидные. Устройства похожи на клавишные изделия, но работают по другому принципу. Пользователь нажимает на клавишу, размыкается одна электроцепь, а контакт перекидывается на другую. В итоге управлять освещением можно из разных мест.
• Диммеры. Регулируют интенсивность освещения. С внешней стороны установлены клавиши, кнопка или инфракрасный датчик. Приборы с датчиком принимают сигналы от пульта дистанционного управления. Некоторые модели диммеров одновременно выполняют разные функции: активируют затемнение, выключают в определенное время освещение.
• С встроенным датчиком движения. Устройство реагирует на движение. При появлении человека срабатывает датчик, свет включается. Датчик – инфракрасный. Он способен отличать человека от иных предметов.
• Сенсорные. Чтобы включить свет, достаточно коснуться сенсора на поверхности. Выпускают модели, которые срабатывают, если провести возле корпуса рукой. В устройствах установлены микросхемы, поэтому короткое замыкание исключено. Изделия обладают длительным сроком службы.

Выбор места для установки выключателя в квартире

Монтаж выключателей, так же, как и установка розеток, выполняется с учетом определенных правил:

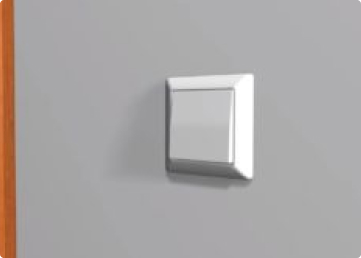

• Изделия рекомендуется устанавливать на одной высоте. Положение устройств – общее.
• Монтируют приборы на расстоянии 50-70 см от пола. Расстояние от дверного проема составляет 15-20 см.
• В жилых комнатах устройства устанавливают внутри помещения. В санузлах, коридорах, кладовках – за пределами пространства общего пользователя.

Специалисты компании «Руки из плеч» выполняют электромонтажные работы с учетом всех правил. Электрики помогут определиться с выбором места, порекомендуют оптимальную высоту для монтажа.

Схемы монтажа выключателей

Часто пользователи, которые устанавливают электротехнические изделия своими руками, не соблюдают требования электромонтажа. В этом случае возникает риск неприятных последствий – короткого замыкания в проводке, перегрева контактов, возгорания. Поэтому лучше обратиться к мастеру, который установит прибор с учетом всех правил.

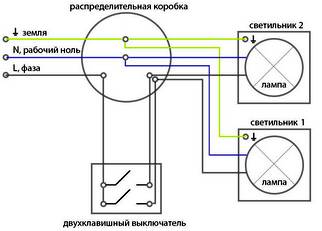

В схеме монтажа присутствуют следующие элементы:

• Нулевой провод – выводят на светильник.
• Фазный провод – отводят к выключателю. Чтобы светильник гас и загорался, цепь замыкают в пределах фазной жилы. Если вывести электротехническое изделие на ноль, функционировать оно будет, но сохранится напряжение. То есть для замены лампочки придется отключить подачу электричества в щитке.
• Фазный провод, который отводят к лампе. При нажатии клавиши цепь замкнется или разомкнется в месте разрыва фазного канала – участка, где завершается фазный провод, который ведет к выключателю, и начинается участок, проложенный к осветительному прибору. Получается, что к устройству для отключения света подводят один провод, к лампе – два.
• Распределительная коробка. В ней соединяют провода. Если монтажной коробки рядом с выключателем не предусмотрено, провод протягивают от электрического щитка.

Перечисленные элементы необходимы для подключения одноклавишного выключателя. Если клавиш больше, к каждой подводят фрагмент фазы от лампы. Фаза из распаячной коробки – всегда одна, даже если устройство многоклавишное.

Монтаж или замена старого выключателя выполняется только, когда электропроводный контур сформирован. Подключение производится в соответствии с цветовой маркировкой проводки. Фазу обозначают коричневым или белым цветом, ноль – синим, заземляющий провод – желтым или зеленым. Места соединения обозначают цифробуквенной маркировкой: L и цифрой. Например, вход фазы двухклавишного выключателя маркируется L3. L1 и L2 – точки подсоединения осветительных приборов.

Как устанавливают выключатели мастера компании «Руки из плеч»

Подключение электротехнического изделия выполняется поэтапно. Электрик:

1. Обесточивает помещение – отключает подачу напряжения в электрическом щитке.
2. Устанавливает выключатель. На деревянных поверхностях предварительно монтирует подрозетник, затем – распределительную коробку, соединяет провод с электроприбором. Кабель крепит к стене, где установлено устройство, и заводит в гофру или кабель-канал. Если установка скрытая – монтирует устройство в подрозетник, который фиксирует в отверстии в стене.
3. Устанавливает колодку с двумя контактами на потолке. Заводит кабель для лампы в гофру или скрытым способом и подводит к стене, где установлен электроприбор. Другой провод прокладывает к основной коробке.
4. Соединяет провод на потолке с лампой и патроном. Изолирует соединения.
5. Соединяет провода в монтажной коробке в соответствии со схемой, изолирует.
6. Включает освещение, проверяет, правильно ли подключен выключатель.

Далее рассмотрим особенности установки разных типов электротехнических изделий.

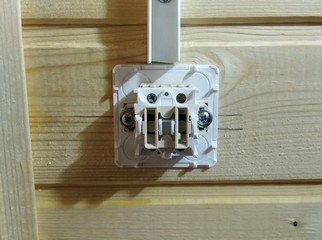

Монтаж накладных выключателей

Изделия применяют для открытой проводки. Чтобы установить прибор, отключается подача напряжения в квартиру. Затем мастер:

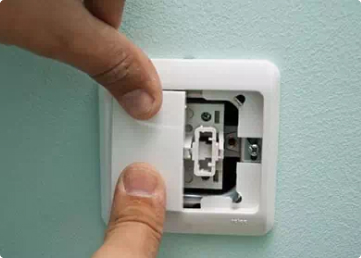

• Разбирает электротехническое изделие – приподнимает и снимает клавишу, убирает декоративную панель, отсоединяет рабочий механизм.
• Намечает место монтажа – делает отверстия на основании и на стене.
• Устанавливает подрозетник.
• Подключает провода по типу коммутации контактов. Снимает изоляционный слой, чтобы он не оплавился при эксплуатации устройства.
• Собирает выключатель. Тестирует мультиметром провода, устанавливает на место рабочий механизм. Ставит декоративную панель и защелкивает клавишу.

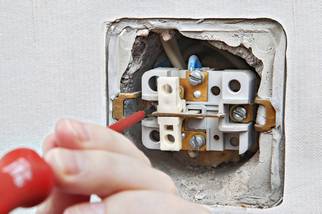

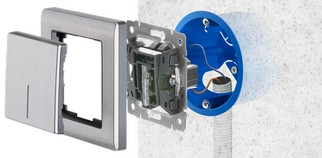

Монтаж скрытых выключателей

Мастер устанавливает электроприбор последовательно:

• Определяет провод, на который подается напряжение.
• Отключает подачу питания в электрическом щитке.
• Фиксирует монтажную коробку в стене.
• Выводит и расправляет провода в коробке.
• Разбирает корпус выключателя.
• Зачищает провода, вставляет в контакты рабочего механизма, зажимает жилы.

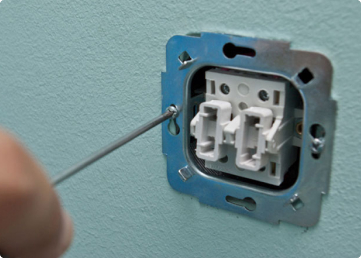

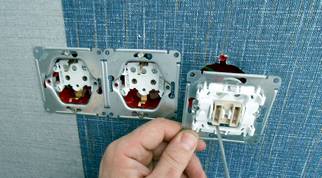

• Устанавливает рабочий механизм, прикручивает распорки.
• Собирает электроприбор, ставит на место рамку, клавиши.
• Проверяет устройство.

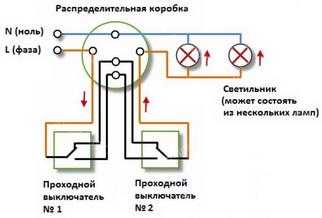

Монтаж проходных выключателей

Перед началом работ также отключается электричество. После этого мастер:

• Определяет общую клемму на проходном выключателе.
• Выводит фазную жилу на устройство, расположенное ближе к распределительной коробке, подключает к общей клемме.
• Подключает к выходным клеммам два оставшихся провода.
• Соединяет кабели в распределительной коробке – фазу с лампы с фазой второго выключателя.
• Соединяет оставшиеся провода с аналогичными по цвету.

Другие электротехнические изделия устанавливают по такому же принципу. После монтажа работоспособность проходных устройств обязательно проверяют.

Чтобы проблем при эксплуатации освещения в квартире не возникало, доверьте установку выключателей профессионалам. Чтобы вызвать электрика на дом, оставьте заявку на сайте или позвоните операторам компании.
