Подключение выключателя света

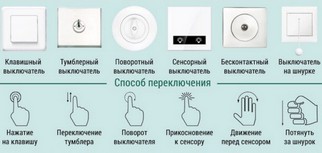

Виды выключателей света

Производители выпускают несколько типов устройств, которые различаются между собой по способу выключения. Это:

• Клавишные выключатели. Простые устройства, которые имеют надежную конструкцию. В конструкции присутствует механизм с прижимной пружиной. При нажатии клавиши замыкается контакт, свет отключается или включается. В продаже представлены выключатели с одной, двумя, тремя клавишами.
• Проходные выключатели. Приборы также оснащены клавишами. Принцип работы выглядит следующим образом: пользователь нажимает клавишу, размыкает одну электрическую цепь, и контакт переходит на другую. Таким образом, управлять светильниками можно из разных мест помещения.
• Диммеры. Это устройства, которые регулируют интенсивность освещения. Изделия оборудованы клавишами, кнопкой или инфракрасным датчиком, который реагирует на движение человека.
• Сенсорные. Активировать осветительный прибор можно одним касанием. Некоторые модели включают свет, если провести рукой по поверхности корпуса.

При выборе типа изделия ориентируются на размер, функционал помещения, количество зон освещения. Чем больше пространство, тем больше групп ламп можно выделить.

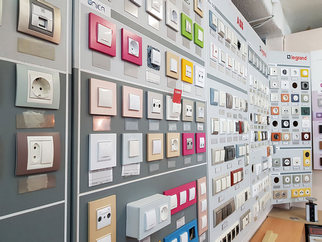

Как выбрать выключатель?

При выборе устройства учитывают ряд параметров:

• Дизайн. Модели различаются по форме, цвету, стилистике. Если интерьер выполнен в стиле хай-тек, выбирайте изделие с прямыми линиями. Модели в белом или сером оттенке не привлекают внимание. Черные и золотые изделия, наоборот, делают акцент на определенной зоне помещения.
• Дополнительные опции. Выключатели с подсветкой, фосфоресцирующими клавишами оригинально выглядят и комфортны в использовании. В темноте можно легко найти прибор и включить свет.
• Нагрузка. Главные характеристики – напряжение и ток. Большинство устройств рассчитано на диапазон 110-220 В. С напряжением – не так однозначно. Нужно знать заранее, сколько осветительных приборов одновременно будет активировать устройство, затем подбирать параметры напряжения.
• Количество клавиш. Изделия с одной клавишей размыкают один контур освещения. Устанавливают выключатель для одного светильника. Приборы с 2 или 3 клавишами размыкают два или три контура. Такие изделия используют для больших люстр или включения лампочек в нескольких комнатах.
• Тип монтажа. Если проводка открытая, устанавливают накладные устройства. Скрытая – встроенные.

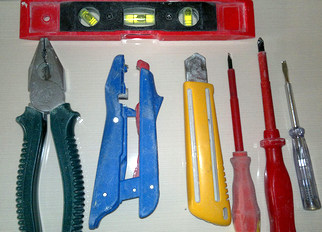

Инструменты и материалы для установки выключателя

Чтобы установить и подключить выключатель света, используют:

• отвертку, шуруповерт;
• перфоратор, нож;
• изоляционную ленту или термоусадочную трубку;
• зажимы;
• пассатижи.

Перечень инструментов, с помощью которых монтируют устройства, изменяется в зависимости от схемы подключения выключателя. Если проводка открытого типа, дополнительно требуются кабель-каналы или гофра для прокладки проводов.

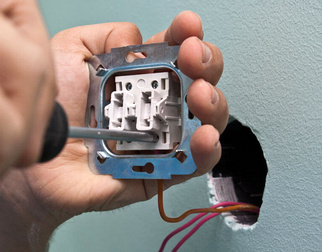

Процесс подключения выключателей

Выключатель устанавливают поэтапно. Электрик выполняет следующие работы:

1. Определяет высоту установки. Обычно – 50-80 см от пола. Это зависит от пожеланий заказчика.
2. Отключает подачу напряжения в электрическом щитке.
3. Устанавливает выключатель. Если устройство монтируется на проводку открытого типа, в качестве подрозетника ставит плашку из дерева или пластмассы. Затем устанавливает распределительную коробку. Провод соединяет с изделием и заводит в гофру. Крепит провод к стене. Если прибор монтируется скрытым способом, мастер ставит его в подрозетник. Подрозетник фиксирует в предварительно сделанном отверстии в стене.
4. Соединяет кабель на потолке с патроном светильника. Изолирует скрутки.
5. Соединяет проводку в распаячной коробкой в соответствии со схемой подключения. Изолирует скрутки.
6. Подключает напряжение, проверяет работоспособность устройства.

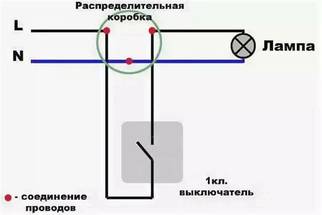

Схема подключения одноклавишного выключателя

Мастер выполняет подключение одноклавишного выключателя поэтапно:

• Прокладывает провода – от щитка до распределительной коробки, от коробки до устройства отключения света и далее – до патрона осветительного прибора.
• Разъединяет концы проводов, зачищает жилы. В распределительной коробке – на 3-4 см, в патроне и электротехническом изделии – на 5-8 мм.
• Подключает проводники к выключателю и патрону прибора освещения. В патроне фазный провод подсоединяет к центральному контакту. Нулевой провод подключает к боковому контакту.
• Собирает электротехническое изделие.
• Скручивает провода в распаячной коробке. Тщательно изолирует. В этом случае контакты не оплавятся при эксплуатации электросети.

Схема подключения двухклавишного выключателя

У такого выключателя будет не два провода, а три – один выходящий, два входящих. Мастер подключает его по аналогии с одноклавишной моделью. Входящий провод располагает сверху, выходящие – идут снизу. Затем соединяет проводку с рабочим механизмом, размещает устройство в распределительной коробке, собирает корпус и устанавливает клавиши.

Подключение проходного выключателя

Электрик выполняет следующие работы:

• Отключает подачу напряжения в электрическом щитке.
• Определяет общую клемму.
• Выводит фазу на изделие, которое ближе всех находится к распаячной коробке. Подсоединяет к общей клемме.
• К выходным клеммам подключает два оставшихся проводника.
• Соединяет жилы в распаячной коробке. При этом фаза с лампы должна быть соединена с фазой второго проходного выключателя, ноль – с нолем.
• Соединяет оставшиеся проводники по цветам.

Установка других электротехнических устройств выполняется по аналогичному принципу. После завершения монтажа мастер проверяет работоспособность выключателей.

После завершения работ специалисты предоставляют гарантию. При возникновении недочетов в течение гарантийного периода ремонт выполняется бесплатно.
