Ремонт подсветки телевизора

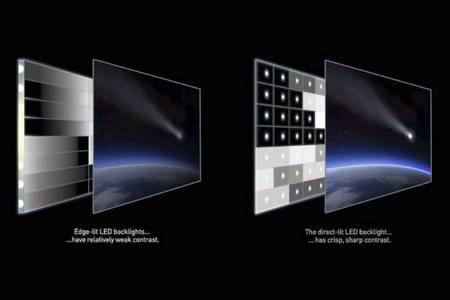

Типы подсветок телевизоров

В современных телевизорах используется подсветка двух типов:

• Direct LED (матричная). В светодиодных подсветках этого вида диоды установлены по всей площади матрицы в виде планов, светящих вверх. Благодаря этому обеспечивается равномерная подсветка дисплея и появляется возможность управлять яркостью в разных участках экрана. Главный недостаток телевизоров с Direct LED-подсветкой – толстый корпус.
• Edge LED (боковая). Планки диодов расположены сверху и снизу матрицы телевизора, по бокам и направляют свет вбок. Edge LED-подсветка позволила создавать ультратонкие телевизоры. Ее недостаток – незначительные засветы по углам дисплея.

Почему подсветка телевизора выходит из строя?

У качественных моделей телевизоров подсветка «живет» долгие годы. Однако нередки случаи, когда из строя выходит и почти новая техника.

Причин, вызвавших поломку, всего две:

• Перегорание линейки светодиодов. LED-подсветка – это огромное количество светодиодов, расположенных за матрицей. Диоды подключены последовательно, поэтому обрыв любого из них приведет к тому, что выйдет из строя вся подсветка экрана.
• Неполадки с драйвером контроля. Подсветку мог отключить и драйвер управления. Когда линейка светодиодов выходит из строя, на оставшиеся поступает слишком сильный ток, и драйвер управления «для безопасности» отключает ее.

Выше мы рассказали о причинах, которые приводят неисправностям подсветки. Но почему они происходят? Рассмотрим их:

• Ошибка разработчиков. Инженеры не обеспечили эффективный отвод тепла от источников света. В результате этого диоды, под действием температуры со временем приходят в непригодность, трескаются и сгорают. В расчеты закладывается период, достаточный, чтобы отработать гарантийный период. Возможно, разработчики сознательно совершают эту ошибку, что позволяет им увеличивать продажи. Ремонт подсветки матрицы при этом не всегда выгоден.
• Неправильные настройки. У большинства телевизоров есть возможность отрегулировать подсветку. Производитель и магазины часто устанавливают этот параметр на 100%. В этом формате изображение выглядит максимально сочно и реалистично, что увеличивает вероятность продажи техники. Если установить уровень яркости на 70%, то высока вероятность, что подсветка прослужит дольше.
• Брак на производстве. Как уже отмечалось, в LED-подсветке все диоды соединены последовательно, и один неисправный светодиод приведет систему в нерабочее состояние. Происходит это, как правило, из-за некачественных комплектующих, а также из-за ненадежной пайки, наличия окислов на контактах, которые приводят к перегреву и разрушению диода.

В редких случаях приходится производить замену подсветки полностью.

Как производится ремонт подсветки телевизора?

Ремонт подсветки телевизора выполняется в три основных этапа:

• разборка телевизора;
• замена неисправных диодов подсветки;
• сборка телевизора.

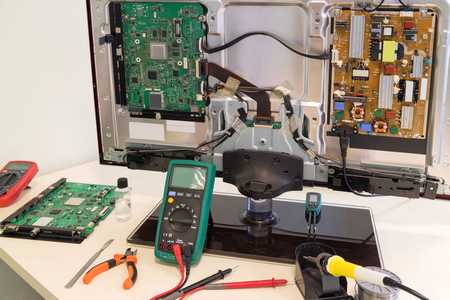

Мастер аккуратно снимает подставку и заднюю крышку корпуса. Откроется доступ к трем платам: блоку питания, main-плате и плате управления панелью.

Специалист приступает к демонтажу плат. Процесс сложный и кропотливый, требует максимальной концентрации. Ведь любое неточное движение может привести к окончательной поломке подсветки, и цена ремонта телевизора возрастет. Мастер выполнит работу по ремонту аккуратно:

1. Отсоединит шлейфы и выкрутит болты.
2. Открутит болты крепления по всему контуру передней рамки.
3. Снимет дешифраторы с резиновых креплений. Для этого специалист аккуратно переворачивает экран, придерживая матрицу на случай падения.
4. Извлечет рассеивающую пленку. Для этого отщелкивают защелку и снимают пластиковую рамку.
5. Снимет отражатель, извлекая стопорные клипсы.

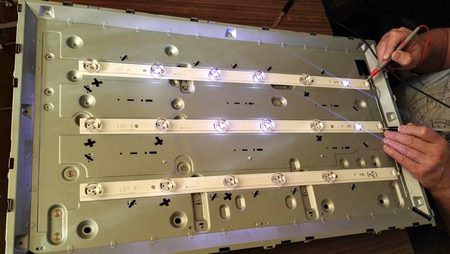

После этого приступают к диагностике самой подсветки. Иногда причина перегорания светодиода видна сразу. Один или несколько диодов могут подгорать в месте крепления. Если же следов перегорания лампочек нет, то придется проверять все светодиоды.

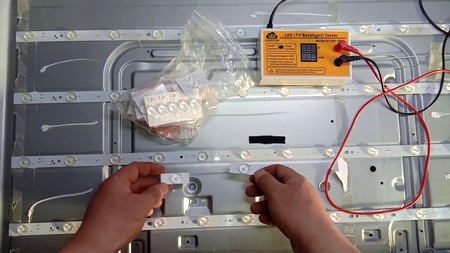

Для этого электропитание подключают к каждой отдельной линейке диодов. В какой лапочки не загорелись, в той и произошла проблема. Далее питание подают к каждому диоду в неисправной линейке. Какая лампочка не горит, та и неисправна. Испорченный светодиод выпаивают, а на его месте припаивают новый.

На этом этапе ремонт подсветки считается завершенным. Специалист проверяет ее работоспособность и собирает все элементы в обратном порядке. Далее включают телевизор и проверяют экран. Если на изображении нет пятен, то работы выполнены правильно.

Если окажется, что подсветка по-прежнему не показывает, причину неполадок нужно искать в драйвере в блоке питания. Технику проверяют мультиметром. Далее мастер изменяет ток в линейках светодиодов, исходя из данных, полученных прибором.
