Установка блока розеток

Особенности установки и подключения блока розеток

При планировании схемы электроснабжения помещения, необходимо учитывать места расположения точек электрического питания. В местах установки кухонного оборудования, систем мультимедиа и компьютерного стола монтируются блоки розеток. Нередко, группы розеток устанавливаются в помещениях санузлов.

Грамотное проектирование данных элементов позволяет исключить использование дополнительных удлинителей. Блок розеток может включать в себя до шести одиночных элементов электрического питания, распределенных в одной коробке.

Применяемые в быту розетки подразделяются на три вида:

• внутреннего монтажа,
• наружного монтажа,
• выдвижные (для скрытой установки в мебель).

В настоящее время повсеместно используются розетки внутреннего монтажа. Их главное преимущество заключается в том, что все элементы конструкции монтируются в стену.

Блок наружного монтажа выделяется достаточно толстым корпусом. И не нуждается в применении монтажной коробки. Такие блоки применяются в местах с открытой проводкой. Корпус таких систем обладает повышенной прочностью к тепловым и механическим повреждениям.

Для использования на улице и в помещениях с повышенной влажностью, используются наружные розетки открытой проводки с полностью закрытым корпусом из литого пластика. Класс защиты таких блоков соответствует показателям IP 68.

Подготовка к установке блока розеток

Блок розеток состоит из пластиковой коробки и внутренних элементов. В состав внутренних элементов входят терминалы с контактами и клеммами. Также, здесь присутствуют контакты заземления, которые отвечают за безопасность системы.

На начальном этапе подготовки необходимо произвести обесточивание электричества на всем участке, где будут производиться работы. При проведении подготовительных работ по монтажу электрики в квартире необходимо произвести разметку на стенах. На данной этапе обязательно необходимо использовать строительный уровень. При проведении разметки на стенах необходимо убедиться в отсутствии систем коммуникаций внутри стены.

На отмеренной высоте прочерчивается горизонтальная линия, на которой отмечается центр первой розетки. Далее необходимо произвести разметку центра следующей розетки. Расстояние между центрами составляет семьдесят один миллиметр. Вся разметка производится строго по отмеченной горизонтальной линии. Необходимо учитывать количество точек в группе. По центру будущих розеток делаются небольшие углубления.

Процесс установки блока розеток нашими специалистами

Подключение блока розеток - достаточно трудоемкий процесс, требующий соблюдения всех норм противопожарной и технической безопасности. Необходимо строго придерживаться инструкции по монтажу розеток.

На начальном этапе, наши мастера изготовляют чертеж, и производят разметку стен с прокладкой питающих кабелей. Правильно составленный чертеж не допускает ошибок в выборе мест бурения отверстий под блок розеток.

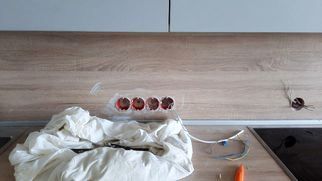

На следующем этапе производится сверление, с последующим бурением посадочных мест. При проведении этих работ используется специальная коронка, имеющая диаметр посадочной коробки. После проведения данных работ, необходимо тщательно очистить каналы и все отверстия от остатков строительной пыли.

При необходимости подведения отдельной линии к одной из точек блока, создается дополнительный канал подвода электрического питания. При прокладке отдельного кабеля, специалисты используют гофрированный рукав.

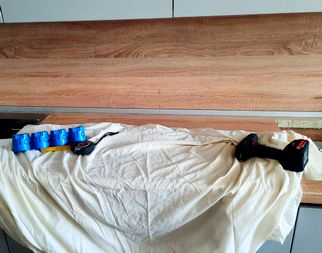

При установке розеточного блока в гипсокартон используется специальная насадка. Розеточные коробки для гипсокартона отличаются элементами крепления. Специальные лапки позволяют затянуть розеточную коробку с обратной стороны листа, и плотно затягивают стакан в высверленной нише. Между листом гипсокартона и стеной должно быть достаточное расстояния для помещения стакана. Если данного расстояния не хватает, производится углубление в самой стене.

В кирпичной кладке, розеточные коробки фиксируются раствором на гипсовой или алебастровой основе. Для избежания появления выступов за пределы плоскости стены, мастера используют строительный уровень.

Далее блок розеток подключают к распределительной коробке.

Подключение может производиться несколькими способами:

• Шлейфовый. Все розетки одной коробки запитываются от одной линии. Максимальная нагрузка на весь блок составляет шестнадцать Ампер. Незначительное повреждение провода электрической проводки приводит к выходу из строя всех розеток блока.
• Комбинированный. Такой способ подключения является более надежным. При нем, от распределительной коробки прокладывается несколько кабелей. Один силовой провод питает до пяти розеток. Второй, выводится на шестую, силовую розетку, к которой подключено самое мощное электрическое оборудование (кухонная плита, бойлер, электрический котел).

При подключении блока розеток к электрическому питанию необходимо использовать провода одинакового сечения. При производстве зачистки и обрезки провода, мастера всегда оставляют несколько сантиметров про запас. Применение проводов разного цвета при подключении к электрической сети позволяет существенно облегчить весь процесс. Зачищенные провода подсоединяются к специальным клеммам.

Провода запускаются через специальные разъемы в подрозетниках. С наборного блока удаляется защитная крышка и выкручиваются винты зажимов на пять миллиметров.

Мастер соединяет все линии электрического питания и аккуратно притягивает все фиксирующие болты. Оставшиеся оголенными участки проводов необходимо заизолировать изолентой.

Подрозетник устанавливается в стакан и надежно фиксируется при помощи зажимов, расположенных с боков.

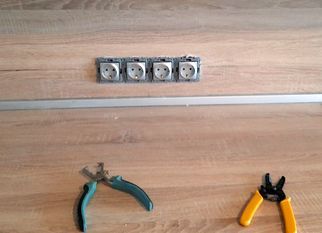

На завершающем этапе монтируется декоративная крышка. Далее производится проверка, клиент оплачивает услуги, а мастер выписывает гарантийный талон.
