Устранение короткого замыкания в электропроводке

Причины короткого замыкания в проводке квартиры или дома

Иногда в быту случается более чем серьезная неприятность – это короткое замыкание в электрической цепи. Обычно «маленькая катастрофа» происходит неожиданно, сопровождается угрожающими звуками, запахами и жутко пугает жильцов. К тому же в случае сбоя работы скрытой проводки, зачастую найти место неисправности без специальных приборов затруднительно (если только его не выдадут характерные следы).

Бороться с последствиями негативного явления нужно после выяснения причин его возникновения. Для начала приведем теоретическое обоснование термину «короткое замыкание».

КЗ возникает вследствие соединения двух точек участка цепи и вызывает состояние, при котором сопротивление нагрузки оказывается меньше сопротивления источника тока.

Из чего можно заключить, что причиной короткого замыкания может стать, например, пробой электронного компонента в схеме или соприкосновение фазы с нулевым проводом.

Кроме того, возникновение короткого замыкания происходит при следующих обстоятельствах:

• Неисправность проводки или превышение нагрузки отдельных участков электросети.
• Ошибки при монтаже электропроводки, плохой контакт в местах соединения проводов или использование некачественного кабеля.
• Изношенность или нарушение изоляции соединительных кабелей ввиду небрежного обращения с ними.
• Применение электропроводки не по назначению.
• Механическое повреждение скрытой электропроводки метизами, сверлами или прочим строительным инструментом.

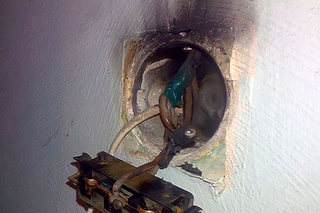

• Эксплуатация розеток с некачественными контактами. Из-за их искрения на пластиковых деталях оседает сажа, что при подключении мощных электроприборов может привести к замыканию.

Поиск короткого замыкания в проводке

Если КЗ проявилось в квартире, где установлены предохранители или автоматические выключатели, то жители отделаются легким испугом и временным отсутствием электроэнергии.

Устранить проблему можно и самостоятельно, но при условии, что у исполнителя работы есть необходимые знания и навыки. Если вы таким багажом не обладаете, следует вызвать специалиста.

Каков порядок поиска короткого замыкания:

• Обесточить цепь, вынув предохранители или отключив несработавшие автоматы.
• Отключить от сети все электроприборы.
• Произвести осмотр электроточек. Неисправность можно сразу засечь по появившемуся запаху горелой изоляции или по наличию нагара на месте замыкания.
• Если на розетках все чисто, следует вскрыть все распределительные коробки по очереди. Возможно, в одной из них и обнаружится причина КЗ.

При визуальном осмотре ничего не было выявлено? Тогда попробуйте заменить предохранитель, либо включить автомат. Первый мог перегореть, а второй – отключиться ввиду скачка напряжения в сети или от замыкания в одном из бытовых электроприборов. Если это был скачок, то все будет функционировать в нормальном режиме. Если все-таки произошло короткое замыкание, то оно проявит себя снова при включении «неблагонадежного» аппарата. Тогда опять выбьет автомат, либо замигает освещение. И тогда нужно будет искать место КЗ.

Устранение короткого замыкания профессионалами

Как уже упоминалось ранее, худшее из бытовых замыканий – это то, которое случается в скрытой проводке. Поиск места повреждения в стене затруднителен, как и способ его устранения. Дальнейшая работа не обойдется без мегомметра или мультиметра. Значительно упростит задачу схема размещения проводки в доме.

Итак, начнем:

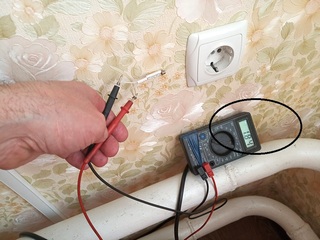

• На обесточенной сети замеряем уровень сопротивления на отдельных участках цепи. Если прибор показывает бесконечность, значит, все нормально, сопротивление равно нулю, то на проверяемом участке есть короткое замыкание. Помимо мультиметра или мегомметра можно использовать так называемую «прозвонку» – самопальный прибор на батареях (аккумуляторах) с лампочкой (индикатором) и двумя щупами. Найти короткое замыкание при помощи такого приспособления просто: при замыкании жил щупами КЗ проявит себя в виде загоревшейся лампочки (или отклонившейся стрелки индикатора).
• Заменяем поврежденный участок проводки полностью. Если короткое замыкание повлекло за собой обрыв проводки, то поведение приборов должно быть прямо противоположным. Прибор не срабатывает из-за потери контакта в проводке.

Есть ещё несколько простейших способов выявления КЗ: метод исключения (когда из зоны поиска заранее исключаются неповрежденные приборы, участки цепи) и «народный» метод по звуку и запаху. Но наши электрики пользуются специальным профессиональным оборудованием.

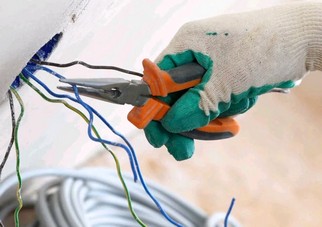

Обнаружив место короткого замыкания, электрики предпринимают меры по его устранению: подгоревшие розетки, выключатели, шнуры и провода элементы заменяют.

В дальнейшем периодически необходимо проводить профилактические мероприятия: проверять надежность и исправность контактов, своевременно менять розетки, использовать в быту высококачественные электроприборы, подключать к сети исправные инструменты. Ну и не допускать превышения нагрузки.
