Установка трековых светильников

Ключевые элементы систем трекового освещения

Сфера применения трековых или шинных систем освещения стремительно расширяется и завоевала прочные позиции в интерьерах, как общественных, так и жилых помещений. Связано это в большей степени с внедрением недорогих светодиодных решений. Установка светильников в треке позволяет варьировать уровни освещения, разделять одно помещение на множество зон, создавать разную зрительную атмосферу в зависимости от настроения. Также их применение дает возможности для рационального расходования электроэнергии.

В отличие от более ранних альтернатив, при применении трековых светильников рекомендуется обращаться к специально разработанным и проверенным монтажным решениям. Все, что необходимо знать об этом, изложено в этой статье.

Основными компонентами трековой системы освещения являются:

• шинопроводы,
• светильники,
• кабели,
• соединители и заглушки,
• крепежи,
• трансформаторы.

Трековая система состоит из множества источников света, закрепленных на шинопроводе (трековой рейке / рельсе / треке / рейлинге / направляющей / шине). Последний представляет собой металлическую или пластиковую направляющую, на которой прокладываются провода и устанавливаются электрические разъемы для светильников. Светильники можно монтировать в разных точках шинопровода, менять местоположение. Лампу на шинопроводе можно вручную направлять в любую сторону во время эксплуатации.

Система гибкая – позволяет размещать источники света разных мощностей, типов, дизайнов, причем можно добавлять новые, менять или убирать установленные. Специфика монтажа и стыковки системы полностью зависит от типа шинопровода.

Типы шинопроводов

Основными и наиболее узнаваемыми мировыми производителями шинопроводов являются:

• Halo
• Juno
• Lightholler

На практике их принято обозначать первыми буквами марок: H, J, L. За редким исключением современные аналоги шинопроводов принято обозначать указанной маркировкой.

Закрытые треки могут выпускаться в видах по подключению и в двух по типу монтажа.

По подключению:

• одноконтурные,
• двухконтурные.

По типу монтажа шинопроводов:

• накладные / подвесные,
• встраиваемые.

Двухконтурные треки позволяют размещать от 1 до 3 групп света с управлением разными (или одним многоклавишным) выключателями.

Трековые рейки закрытого типа (за исключением магнитных шинопроводов) рассчитаны на работу в однофазных сетях.

Системы низкого напряжения (12, 24, 48 В), кроме низковольтных магнитных систем (24 В) устанавливаются с рейками открытого типа.  Напряжение стабилизируется с помощью понижающего трансформатора.

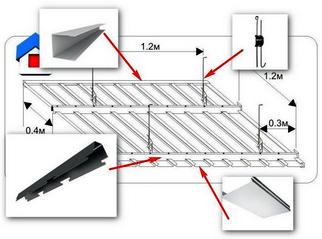

Способы монтажа трековых реек

При использовании встраиваемых шинопроводов установка производится в вырез, проделанный в потолке из гипсокартона, в штробу на бетоне или зазор на стыках гипсокартонных плит. Рейка снабжена фланцами, перекрывающими края крепежной канавки. С натяжными потолками применяются специализированные для этих целей направляющие или профили.

Накладные шинопроводы могут монтироваться одним из следующих способов:

• На поверхность.
• На крепежные направляющие.
• На кронштейны.
• На подвесы.

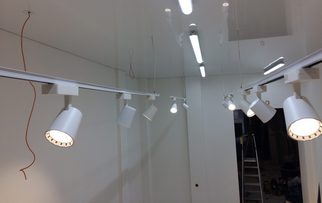

Установка трековых систем

Работа по монтажу систем трекового освещения требует знаний в электротехнике. Рассмотрим, какие нужны комплектующие и расходные материалы для монтажа потолочной трековой системы на крепежных клипсах:

• Рейки – рекомендуется использовать стандартные длины, для уменьшения количества соединений.
• Клипсы по суммарной длине системы.
• Крепежные детали конструкции (дюбели, болты, отвесы, тросики и т.п.) по потребности.
• Токопроводящие модули (в левом или правом исполнении).

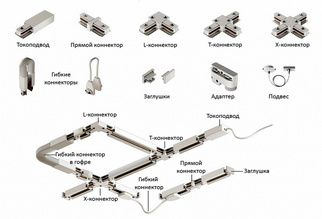

• Соединители:
  • прямые (внутренние или наружные);
  • гибкие;
  • угловые;
  • Т-образные;
  • крестообразные.
• Торцевые заглушки.
• Трехжильный медный провод питания.

Для проведения работ требуется следующий набор инструментов и приспособлений:

• лестница-стремянка,
• перфоратор,
• шуруповерт,
• нож,
• отвертки,
• ножовка,
• стусло,
• пассатижи,
• стриппер,
• мультиметр.

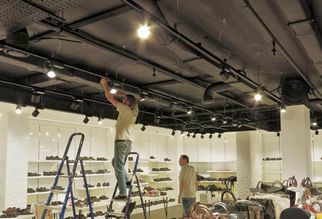

Установка и настройка трековых светильников

Установить трековые светильники можно самостоятельно, если обладать навыками и опытом работ по электромонтажным работам в жилых помещениях. При отсутствии специальных знаний по проведению электротехнических работ рекомендуется доверить вопрос монтажа и настройки трековых светильников профессионалам. Это позволит избежать несчастных случаев и других нежелательных последствий.

Порядок работ

Составляется проект системы, либо берется и адаптируется под помещение готовый вариант. Рассчитывается количество деталей и точек освещения.

Перед монтажом трековых светильников проводится предварительная тестовая сборка системы на полу.

1. Контур трековой осветительной системы раскладывается в зеркальном отображении (разъемы для источников света будут смотреть вверх). Части шинопровода стыкуются коннекторами, присоединяется токоподвод.
2. Мультиметром проверяется целостность токопроводящей цепи в каждом проводнике.
3. Выполняется окончательная проверка соответствия геометрических размеров системы и их доработка при необходимости.

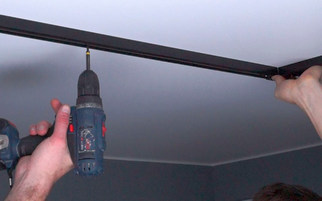

Порядок чистового монтажа системы

1. Разметка точек крепления и внешних контуров на месте монтажа.
2. Частичная разборка подготовленного и проверенного контура для возможности монтажа.
3. Монтаж клипс крепления по точкам разметки.
4. Установка секций шинопровода с соединителями.
5. Соединение сегментов между собой.
6. Электрическое подключение системы.

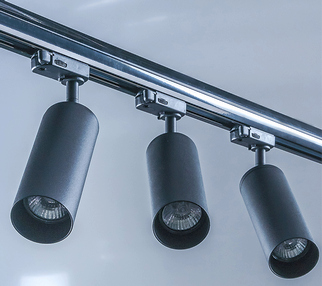

Установка и настройка источников света

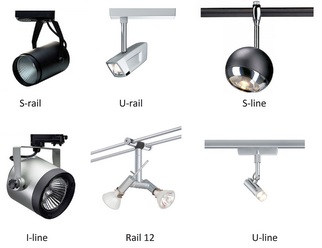

Трековые светильники (споты / трековые лампы / софиты / прожектора / трек-светильники) подбираются исходя из ставящихся задач. Если, например, требуется разделить помещение на пространства с разными уровнями освещенности, то лучше подбирать осветительные приборы с малыми углами рассеивания.

Для равномерного освещения применяются трековые лампы рассеянного света. С точки зрения дизайна интерьера лучше комбинировать различные типы светильников.

Прежде чем установить адаптер светильника на рейку нужно убедиться в совпадении линий заземления. Вначале адаптер вставляется в рельс до зацепления клеммы заземления. После вытягиваются контакты и поворачивается фиксирующий рычаг. Далее устанавливаются и настраиваются лампы.

В зависимости от целей в трековых системах обычно применяются 4 типа ламп:

• галогенные,
• металлогалогенные,
• люминесцентные,
• светодиодные (наиболее распространенный тип).

Преимущества трековых систем:

• Адаптивность под разные источники освещения: по мощности, исполнению, типу ламп.
• Легкость и простота монтажа и возможность быстрой смены компонентов.
• Возможность создания направленного светового потока.
• Удобство эксплуатации, ухода и чистки трековых источников света.
• Применимость к любым типов потолков и стен, включая балки, стропила, сводчатые и подвесные потолки.
• Возможность установки рейлингов на любом расстоянии от поверхности потолка с помощью подвесов и тросов.
• Способность к созданию любых конфигурации систем по размерам и геометрической форме.
• Универсальность систем, типовых ее элементов и широкий выбор альтернатив.
