Монтаж светильников Армстронг

Типы и виды светильников Армстронг

Наша компания много лет занимается оказанием услуг в области электрики, включая произведение монтажа светильников Армстронг. Мы производим как их установку, что называется, «под ключ», так и их замену. Статья кратко расскажет о разновидностях этих осветительных приборов и порядке монтажных работ. Также мы раскроем несколько нюансов, касающихся техники безопасности и дальнейшего обслуживания установленных устройств.

Эти светильники устанавливаются в потолки типа Армстронг или Грильято преимущественно в коммерческих и офисных помещениях, а также в аэропортах, на вокзалах, в образовательных и медицинских учреждениях. До изобретения мощных светодиодов в светильниках Армстронг использовались газоразрядные лампы низкого давления, заполненные аргоном и ртутью (либо амальгамой).

Типы потолочных светильников Армстронг:

• люминесцентные устройства, работающие на газоразрядных лампах (тип Т8, цоколь G13), на каждый светильник обычно 4 штуки. Чаще всего приборы имеют квадратную форму, стандартный размер 595х595, хотя редко встречаются устройства, рассчитанные на 5, 6, 7 и более ламп;
• светодиодные приборы – это более современные конструкции, отличающиеся лёгкостью и высокой надёжностью. Цена чуть выше люминесцентных аналогов. Внутри находится светодиодная линейка либо эластичная лента. Светодиоды способны питаться прямо от 220-ти вольтовой сети, поэтому им не нужен блок питания.

У люминесцентных моделей лампы вставляются в специальные ячейки, которые зачастую оснащаются светоотражающим покрытием для наиболее яркого освещения и отражения теплового излучения – такая конструкция называется растровым светильником, незаменимая вещь для помещений с низкой или нулевой естественной освещённостью.

Что касается светодиодных аналогов, при их выборе важно обращать внимание на толщину стали каркаса: в нашем случае он играет роль радиатора, поглощающего тепло, излучаемое светодиодами.

Если корпус тонкий (не более 0,2 мм), то светодиоды будут перегреваться, из-за чего существенно снизится их эксплуатационный срок. Чем толще сталь, тем лучше!

Теперь рассмотрим их виды:

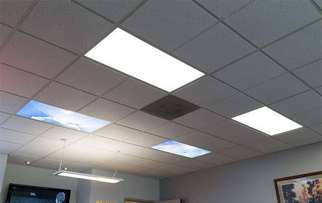

• встраиваемые (или врезные) светильники Армстронг устанавливаются в потолок вместо одной декоративной плитки;
• точечные – это подвид встраиваемых устройств. Такие светильники вставляют прямо в плитку, в предварительно вырезанную для них нишу;
• подвесные конструкции – это светильники, которые не встраиваются, а вешаются прямо на потолок.

Самый распространённый вид – это встраиваемые светильники, пользующиеся популярностью при строительстве офисных и коммерческих помещений.

Подготовка к установке светильников Армстронг и расчёты

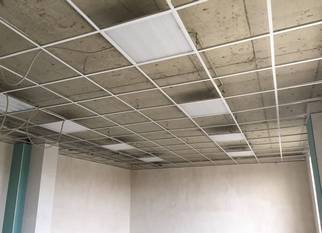

Сначала устанавливается сам потолок, если его ещё нет, и здесь важно предусмотреть минимальное расстояние между плитой и профилями каркаса. Оно должно составлять как минимум 20 см, это позволит без проблем установить светильники и в дальнейшем обслуживать систему освещения.

Перед установкой светильников Армстронг наши специалисты произведут точный расчёт количества устройств, учитывая такие параметры, как:

• уровень освещённости помещения;
• высота стен;
• отражение света от стен;
• световой поток;
• наложение световых конусов и др.

Точный результат определяет специальная программа, она называется Dialux. Если мы будем ставить рассеивающие экраны, то нам придётся учесть их светопропускную способность. К примеру, матовая рамка снизит яркость на 25-30%, «Призма» и «Колотый лёд» - где-то на 15.

Последний этап подготовки – это планировка и разметка. Программа вычисляет места установки светильников в потолок, изображая расположение приборов на схеме.

Порядок установки светильников Армстронг

После расчётов мы приступаем к закупке необходимого оборудования: сами светильники, провода, выключатели, драйверы. Дальше идёт процесс монтажа:

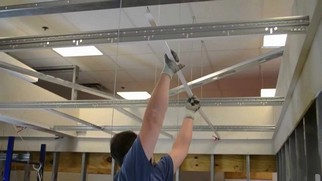

1. Убираем декоративную плитку с подвесного потолка в местах установки, если будем вставлять врезные светильники, то вырезаем для них посадочные места. Если же нужен монтаж накладных устройств, то под потолком необходимо установить тросовую систему.
2. Приступаем к прокладке электропроводки от установленных автоматов к каждому осветительному прибору. Устанавливаем выключатели. Распределительные коробки ставим рядом с параллельно подключенными группами светильников, кабели прячем в не поддерживающие горение гофрированные трубки, а их крепим на каркас при помощи кабельных зажимов (стяжек).
3. Если мы видим, что одних планок каркаса будет недостаточно, то для повышения надёжности крепления мы установим дополнительную арматуру прямо на плиту – то есть, подвесим и сам светильник.
4. На осветительных приборах стоят клеммные колодки с тремя выходами. РЕ идёт на заземление, L – к фазе и N – к нулю. Важно не перепутать, иначе будут проблемы с освещением.
5. Соединили – выполняем подключение к сети, тестируем.

Перед началом работ мы также обязательно проверим надёжность проводки в помещении при помощи мультиметра. Исправим, если кабели были соединены путём скрутки, что недопустимо согласно правилам разводки.

Все электромонтажники должны соблюдать технику безопасности, это в частности касается работ на высоте: один занимается потолком, напарник держит лестницу. Напряжение включается только по окончанию монтажа осветительных приборов и других элементов.

Так что, лучше обратиться к нам, чем пытаться установить потолочные светильники Армстронг своими руками – мы занимаемся этим уже много лет, работая, в том числе в больших помещениях с высокими потолками. Наши электрики способны решать задачи любой сложности, мы устанавливаем только высококачественное оборудование и элементы проводки от проверенных производителей. Обращайтесь – рассчитаем, разметим и произведём надёжный монтаж!
