Установка розетки под электроплиту

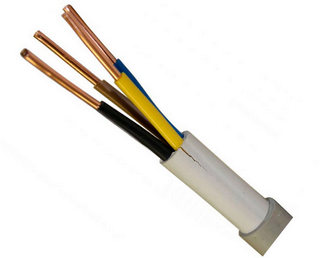

Кабель, применяющийся для питания электроплиты

Варочные панели, электрические и индукционные, духовые шкафы, комбинированные плиты – все перечисленное оборудование обычно поставляется без кабеля для подключения к сети. Поэтому владельцу в любом случае придется приобретать его отдельно. И перед этим разбираться, на какие характеристики желательно обратить внимание. Если установкой занимается мастер, этот вопрос «автоматически» снимется.

Основные моменты:

1. Кабель для питания электрической плиты рекомендуется прокладывать отдельной линией от щитка.
2. Согласно п.9.6 ВСН 59-88 бытовую технику мощностью до 8 кВт следует подключать через автоматический выключатель на номинальный ток 25А.
3. Сечение медного провода в соответствии с табл. 1.3.5 ПУЭ должно составлять минимум 2,5 кв. мм, алюминиевого – 4 кв. мм.
4. Подключение к однофазной сети 220В осуществляется трехжильным кабелем, однофазное к сети 380В – четырехжильным, трехфазное – пятижильным.

Если запланировано подключение электроплиты к общей квартирной сети, «автомат» должен быть рассчитан на номинальный ток минимум 40А. Такое же защитное устройство положено ставить на ввод, перед счетчиком. При монтажных работах рекомендуется учитывать цвета изоляции – желто-зеленый провод является заземляющим, синий – нулевым (нейтральным), а остальные – это фазные контакты.

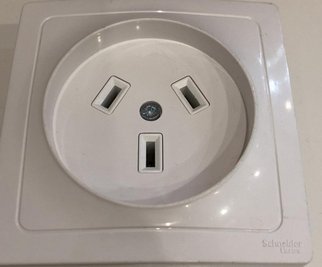

Розетки для подключения электроплит

Отсутствие штатного кабеля в комплекте создает еще одну «проблему» – придется самостоятельно приобретать розетку для подключения электроприбора. Для плит устанавливают модели, которые рассчитаны на мощность 8 кВт и больше с током потребления до 25А. Они внешне отличаются от обычных розеток, т.к. там используются более крупные контакты и обязательно подключается заземление.

Выпускают варианты:

1. Трехконтактные – для однофазной сети.
2. Четырехконтактные – для трехфазной сети.
3. Пятиконтактные – аналогично предыдущему.

Встречаются одинарные и сдвоенные, рассчитанные на одновременное подключение 2-х приборов. По способу монтажа различают наружные и скрытые. Этот момент желательно уточнять заранее, чтобы, например, избежать штробления стены под подрозетник, когда кабель проложен «открытым» способом. Типовой цвет – черный, это особенность карболита, но можно брать и разноцветные, из ударопрочного, термоустойчивого пластика.

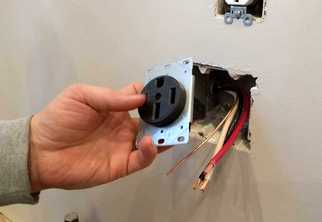

Установка и подключение розетки для электроплиты

Первоочередная задача мастера – определить способ подключения силовой розетки для плиты: напрямую к щиту или к общей сети, через распределительную коробку. И затем провести питающий кабель от источника до места расположения точки подключения. Если выбран скрытый способ, предстоит штробление стены и заполнение штробы цементным составом после укладки провода. Открытый способ предполагает его крепление поверх декоративного покрытия при помощи скоб.

Следующий шаг заключается в монтаже розетки. Ее желательно расположить на высоте вытянутой руки от верха электроплиты. Тогда механизм будет спрятан за оборудованием и одновременно будет сохранена возможность быстрого отключения от сети. Хотя такая категория бытовых приборов обычно подключена постоянно, кроме случаев ремонта, обновления модели или переезда на другую квартиру с техникой.

Кабель к розетке подключается согласно расцветке, которую рассмотрели выше. Это обезопасит от ошибки получить короткое замыкание. После установки розетки остается подсоединить контакты на обратной стороне кабеля к отдельному автомату или проводам в распределительной коробке. Перед работами обязательно отключается защитное устройство и проверяется отсутствие напряжения на каждом проводнике.

Если плита поставляется без подключенного кабеля, следует открыть ее заднюю крышку. Клеммы имеют цветовую и буквенную маркировку. Подключить к ним проводники по такой же схеме, что и розетку на стене. Важно проверить соответствие контактов, чтобы избежать короткого замыкания. На обратном конце кабеля нужно закрепить вилку. И мультиметром проверить, есть ли напряжение в розетке. После чего можно закрывать крышку обратно, включать плиту.

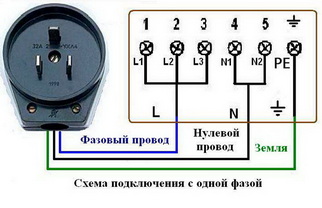

Подключение к однофазной сети

Большая часть электроплит рассчитана на работу от однофазной сети 220В. Но этот момент лучше уточнять еще до покупки, чтобы не пришлось потом заниматься заменой техники. Потому что схема подключения к «стандартной» сети 220В и к «промышленной» 380В разная. Тот же кабель придется приобретать трех-, четырех- или пятижильный. Важно учитывать, что ряд плит позволяет работать от любой сети (зависит от модели).

Последовательность действий:

1. Проверьте наличие напряжения на розетке. Лучше снять крышку и посмотреть, куда какие проводники подключены. Обычно крайнюю левую клемму делают фазной, а правую нулем, центральный же остается за заземлением.
2. Отключите защитный автомат, подающий питание на отдельный контур, выделенный под подключение электроплиты. Повторно проверьте, теперь уже отсутствие напряжения на контактах розетки.
3. Сверьте схему соединения кабеля с контактами на вилке с розеткой. Если его приходится монтировать самому, сделайте все в соответствии с фактическим расположением цветов.
4. Контакты на клеммах внутри плиты, отмеченные 1, 2, 3 или L1, L2, L3 – это фаза. Надо замкнуть их перемычкой, это подаст питание на все ТЭНы от одного источника.
5. Нулевые выводы на той же колодке помечаются как 4, 5 или N1, N Здесь тоже понадобится перемычка, если ее не поставили на заводе-изготовителе.

Остается подключить защитное заземление к контакту, отмеченному как PE. Подключение к сети 220В можно считать завершенным. Теперь надо подключить бытовую технику к розетке, включить автоматический выключатель на щитке и проверить работоспособность в разных режимах, какие имеются согласно инструкции по эксплуатации. Важно убедиться, что нагреваются все ТЭНы без исключения (при включении на максимальную температуру).

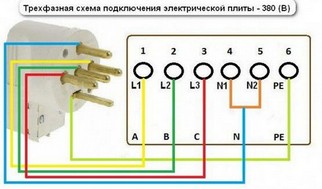

Подключение к трехфазной сети

Отличие при подключении к сети 380В заключается в том, что никакие перемычки устанавливать не надо. Каждый контакт – L1, L2, L3, предназначен для соответствующей фазы и должен работать отдельно друг от друга. Если не сделать этого, при включении питания произойдет КЗ (короткое замыкание). Розетку здесь надо устанавливать 5-контактную, где 3 клеммы займут фазы, одну – ноль и еще одну – заземление.

Если на колодке в плите всего 4 контакта, это означает, что техника рассчитана на работу с сетью без защитного заземления. При подключении к розетке, где оно присутствует, контакт останется «свободным». Внешне никакой разницы пользователь не увидит. Перед началом работ желательно уточнить, правильно ли подключены фазы, ноль и земля в розетке. И соединять проводники в вилке электроплиты с такой же схемой.
