Установка блока выключателей

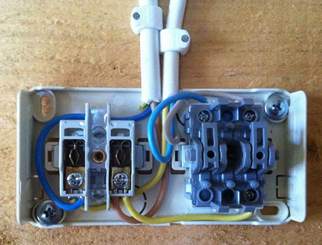

Устройство и особенности блока выключателей с розеткой

Розетки и выключатели – основная часть электрической разводки в помещении. Часто электротехнические изделия объединяют в совмещенный блок для практичной, безопасной и комфортной эксплуатации.

Существует несколько вариантов схем подключения блоков розетка-выключатель. Причем установка производится по упрощенному принципу: дополнительно прокладывать два отдельных кабеля к выключателям и розеткам не нужно.

Применяются такие изделия как снаружи, так и внутри помещений. Многие варианты имеют высокий уровень защиты от внешних воздействий, поэтому их часто используют в помещениях с высокой влажностью – в ванной комнате, на кухне. Количество клавиш выключателя в блоке варьируется – их может быть от одной до трех.

Минус установки блока в том, что при поломке неисправной розетки заменить ее отдельно не выйдет.

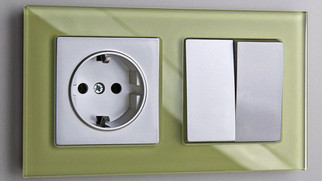

Виды объединенных блоков выключателей

По способу монтажа изделия делятся на два типа:

1. Накладные. Отличаются простой установкой, крепятся к поверхности стены дюбелями. Устройства часто устанавливают в гаражах, на промышленных предприятиях, в дачных домах. Используют накладные блоки в сочетании с проводкой открытого типа.
2. Встраиваемые. Для монтажа электроприбора в стене обустраивают отверстие и делают штробы, в которых прокладывают провода.

Изделия оснащают разным количеством розеток – от одной до трех. Количество клавиш на выключателе соответствует числу групп подключаемых осветительных приборов.

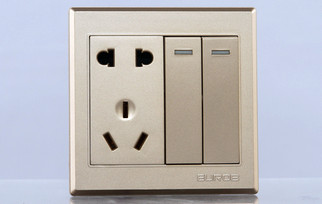

Основные характеристики совмещенных блоков выключателей

При выборе учитывают ряд параметров:

• Наличие заземления. В старом жилом фонде используется система заземления TN-C.
• Допустимая нагрузка. Если сеть двухфазная, параметр рассчитывают путем деления суммы мощности подключаемых энергопотребителей на 220.
• Уровень защиты от пыли и влаги. В сухих помещениях устанавливают устройства с показателем IP20, во влажных – с IP44.

Некоторые устройства оборудуют подсветкой, чтобы пользователь легко находил выключатель в темное время суток. Но запитывать через них энергосберегающие и светодиодные светильники нельзя – источники освещения будут периодически мигать.

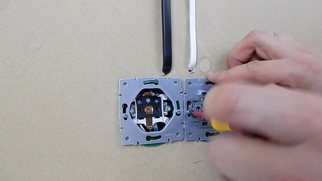

Процесс установки и подключения блока розетки с выключателем

Перед подключением мастер подготавливает инструменты и материалы: плоскогубцы, клеммные соединители, дрель или перфоратор, отвертки, дюбели и саморезы, термоусадочную трубку. После подготовительных мероприятий он делает следующее:

1. Обесточивает электрическую сеть – выключает коммутирующие устройства в электрощитке, которые отвечают за подачу напряжения.
2. Размечает поверхность стены.
3. Сверлит отверстия для монтажа подрозетников, распределительных коробок.
4. Делает штробы, если будет прокладываться скрытая проводка.
5. Снимает лицевую панель с блока, убирает заглушки, через которые в дальнейшем подводится кабель.
6. Фиксирует коробку на стене.

Теперь рассмотрим различные схемы подключения розеток и выключателей в одном корпусе.

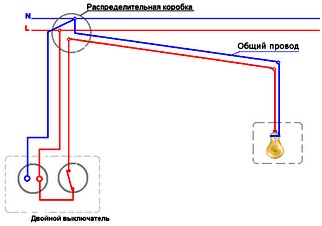

Подключение розетки через выключатель

Наиболее простой способ – скрутка проводов в распаячной коробке по специальной схеме. В этом случае в коробке должно быть 6 проводов: по два от электрического щита, розетки и выключателя. Один провод из пары – фазный, другой – ноль. В некоторых многоквартирных домах предусматривается заземление.

Мастер выполняет следующие работы:

• Определяет фазный провод в электрическом щитке, отключает подачу напряжения.
• Прокладывает фазу к контактам на выводе выключателя, скручивает изолированные концы, дополнительно изолирует термоусадочной трубкой или клеммным наконечником.
• Соединяет нулевой провод с выводом розетки.
• Скручивает изолированные концы незадействованных проводников друг с другом, изолирует.

Подключение блока таким способом выполняется, если розетка используется редко. Фаза на нее поступает только при подключении выключателя. Использовать данную схему нецелесообразно, если планируется подключать в розетку электроприборы, предназначенные для частой эксплуатации.

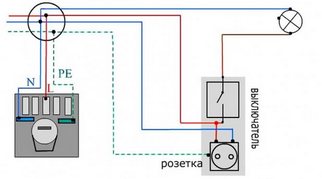

Подключение блока с независимыми розетками и переключателями света

Совмещенные блоки такого типа особенно популярны. При установке мастер придерживается следующей последовательности:

• Прокладывает кабель от электрического щита в распределительную коробку.
• Прокладывает в распаячную коробку провода от светильника и три кабеля от блока.
• Соединяет фазу от электрического щитка в коробке с выводом розетки.
• Делает перемычку от этой клеммы розетки на вывод выключателя.
• Соединяет ноль светильника и розетки с нулевым сетевым кабелем.
• Два фазных проводника от лампы и выключателя соединяет друг с другом, качественно изолирует.

При наличии клеммы заземления в блоке к ней отдельно прокладывают заземляющий кабель, если таковой предусмотрен в электрической разводке дома. После установки выключатель и розетки работают независимо друг от друга.

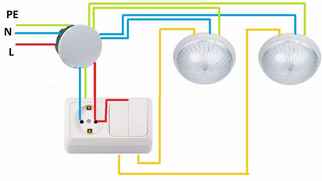

Подключение блока с двухклавишным выключателем

Электроточки часто устанавливают между ванной и санузлом для управления освещением двух помещений и подключения электроприборов.

При монтаже мастер:

• Прокладывает 5 проводников из распределительной коробки в блок.
• Соединяет на розетке заземляющий проводник и ноль из распределительного щитка.
• Подключает фазу на двойной выключатель – для этого в изделии установлена перемычка.
• Соединяет два незадействованных проводника с двумя клеммами выключателя, который будет подавать напряжение на светильники в туалете и ванной.
• Скручивает фазные и незадействованные провода, которые идут на осветительные приборы, в распределительной коробке.
• Скручивает в распаячной коробке ноль и заземление с помощью винтового клеммника.

Если порядок работы клавиш переключателя света необходимо изменить, мастер по-другому подключает провода на клеммах.

По сути, схема соединения блока с одно- или двухклавишным выключателем одинакова. Различия – в количестве проводов. Для одноклавишных приборов используют 4 провода, для двухклавишных устройств – 5 (с учетом заземления).

Установка блока с трехклавишным выключателем и розеткой

Такое изделие позволяет экономить расход электроэнергии. С его помощью управляют освещением на кухне, в ванной комнате, туалете. В розетку подключают бытовые электроприборы. Часто блоки устанавливают в местах с многоярусным освещением, в помещениях с большой площадью.

Мастер устанавливает устройство в следующей последовательности:

• Обесточивает сеть.
• Распределяет фазные и нулевые провода, индикаторной отверткой проверяет фазу.
• Соединяет проводники в распределительной коробке.
• Тестирует соединения.
